Umbau einer Funkfernsteuerung von Flysky (2,4 GHz) für Gartenbahnbetrieb

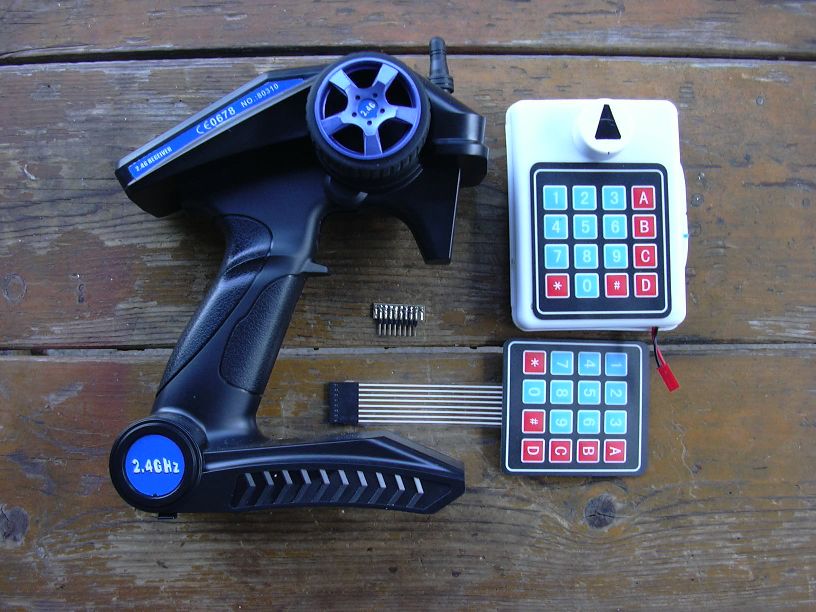

Dies ist das gute Stück... Links ist das Originalgehäuse, rechts oben die jetzige Version, dazwischen sind die verwendete Folientastatur und die Widerstandskombination dafür zu sehen. Es handelt sich um eine RC-Anlage mit nur 2 Kanälen, die für die Steuerung von Rennautos und Rennbooten vorgesehen war. Da ein Kanal für die Tastatur zum Ein/Ausloggen und der Bedienung der Zusatzfunktionen benötigt wird, bleibt nur ein Fahrkanal übrig. Daher bekommt der Gartenbahn-Handsender auch nur ein Poti (mit Mittenrastung) zum Steuern einer Lok. Zukünftig sollen die Handsender mit 2 Fahrpotis ausgestattet werden, sofern die RC-Sender die Möglichkeit bieten, einen dritten Kanal propotzional zu modulieren.

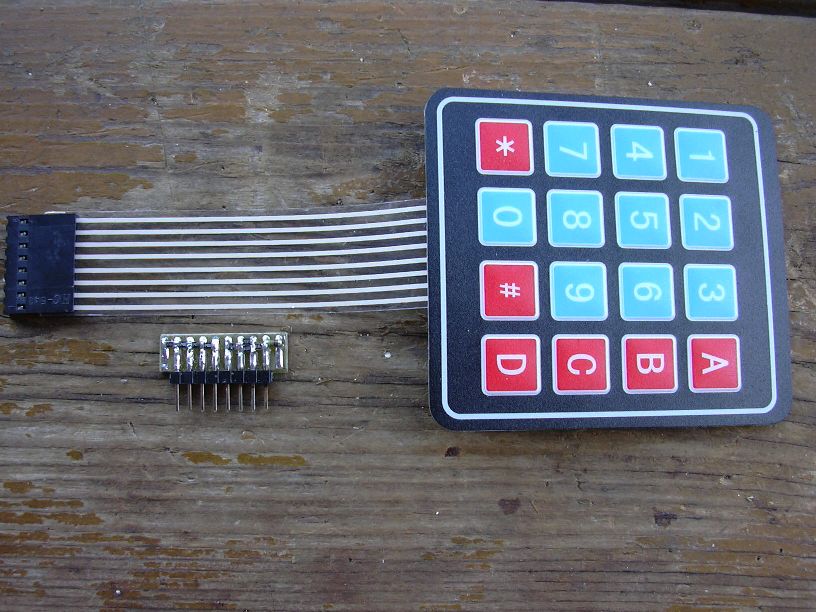

Hier nochmal die Folien-Matrixtastatur und die Widerstandskombination, mit der die Tastatur wie ein Poti an die Platine des Fernsteuersenders angeschlossen wird:

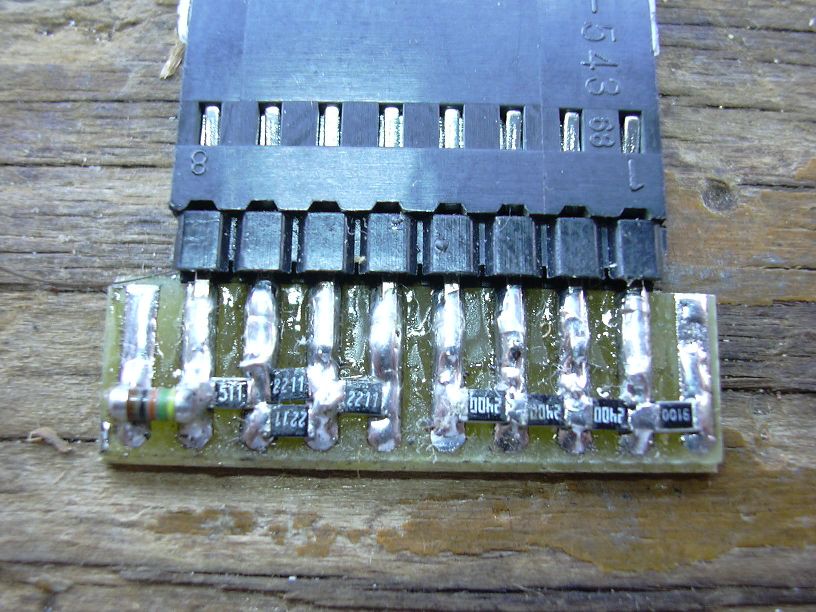

Dies ist die Widerstandskombination:

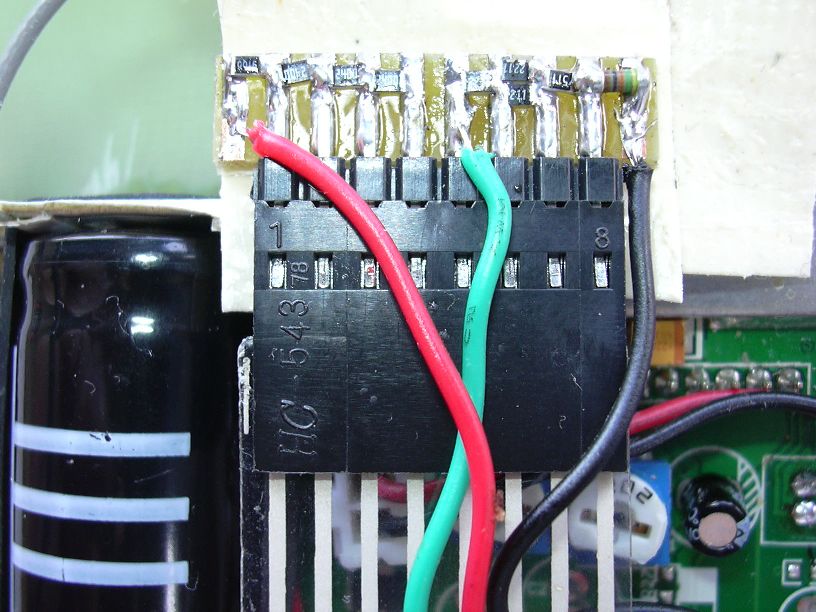

Hier ist das Poti-Kabel eines Originalpotis an die Widerstandskombination angeschlossen.

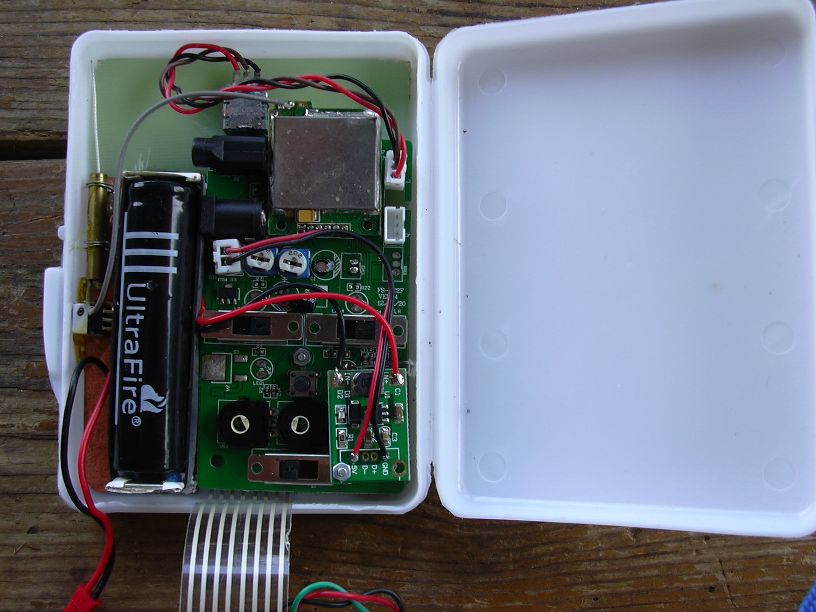

Die Platine des Fernsteuersenders wurde hier und da etwas zurechtgestutzt und mithilfe einer Trägerplatte aus FR4 in diese handliche Kunststoffschachtel eingesetzt. Am oberen Poti-Anschluss sieht man das Kabel zum Drehpoti (mit Mittelrastung), das direkt in der Frontplatte montiert ist. Dieses Poti dient zum Steuern von Tempo und Fahrtrichtung. An den unteren Potianschluss wird die Folientastatur (über die Widerstandskombination) angeschlossen, die auf diesem Foto wegen der besseren Sicht nach unten aus dem Bild geschwenkt wurde. Die Stellhebel der Schiebeschalter wurden abgekniffen, da sie sehr lang waren und sowiso nicht mehr verstellt werden. Unten rechts sieht man einen StepUp-Schaltregler, der aus der Spannung der 18650er Li-Ion-Zelle die Versorgungsspannung von 5,0V für die Platine bereitstellt. Links neben der Li-Ion-Zelle ist die Antenne platziert. Später wird entschieden, ob stattdessen eine externe WLAN-Antenne angebaut wird.

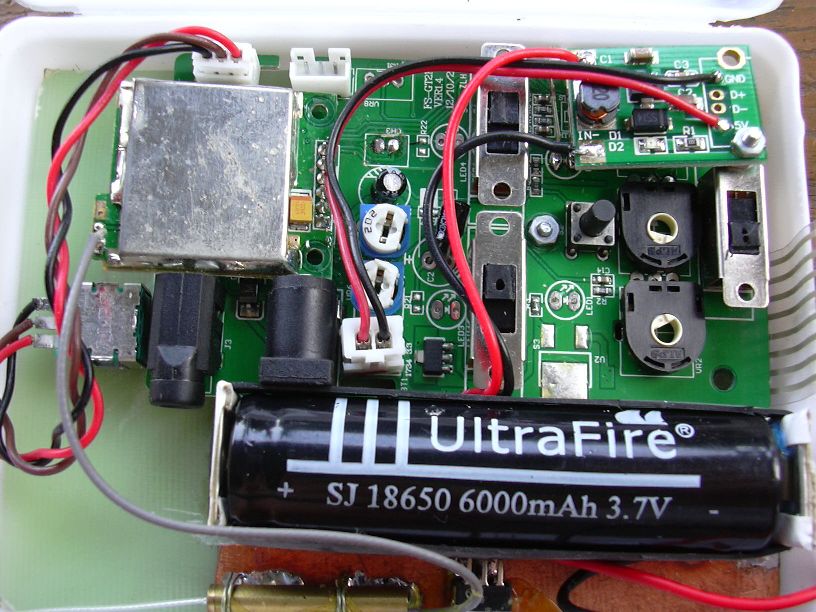

Hier nochmal die Senderplatine aus anderer Sicht. Rechts zwischen Schiebeschaltern und Trimmpotis ist der Bindetaster zu sehen:

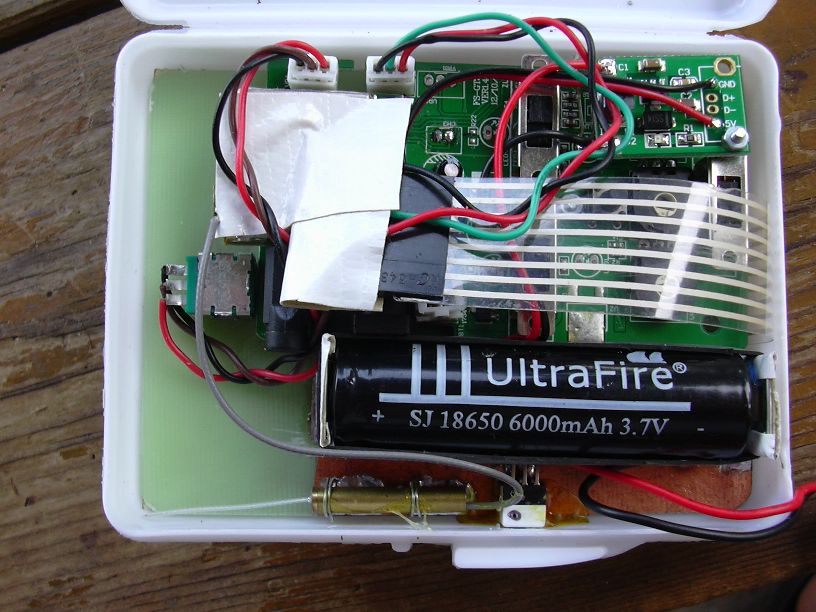

Jetzt ist der Anschluss der Folientastatur wieder eingeklappt, am Poti-Anschluss angeschlossen und mit Textil-Klebeband isoliert und fixiert, damit nix klappert oder unerwünscht Kontakt gibt.

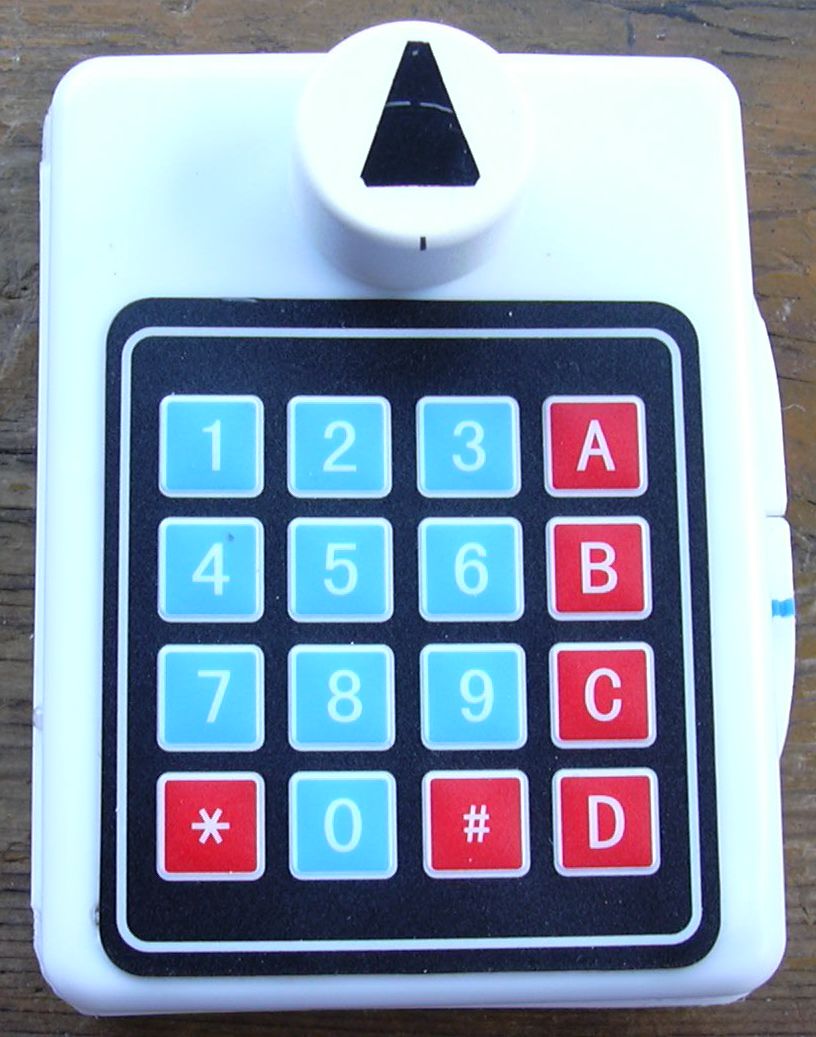

Der Handsender von außen, das Blaue am rechten Rand ist der Batterieschalter:
